Punktschweißen ist das Standardverfahren im modernen Fahrzeugbau. Ein einzelnes Auto enthält oft mehrere tausend Schweißpunkte. Auch in der Werkstatt überzeugt das Verfahren durch hohe Geschwindigkeit, geringe Wärmeeinbringung und nahezu verzugsfreie Verbindungen.
Das Wichtigste in Kürze
- Drei Parameter bestimmen die Qualität: Elektrodenkraft, Schweißstrom und Schweißzeit.
- Zugang von beiden Seiten ist erforderlich.
- Elektrodenkappen sind Verschleißteile und müssen regelmäßig gefräst oder ersetzt werden.
- Die Ausknöpfprobe ist die wichtigste Qualitätsprüfung.
- Bei modernen Fahrzeugen gelten immer die Vorgaben des Herstellers.
- Mittelfrequenzanlagen (MFDC) sind bei vielen Karosseriereparaturen vorgeschrieben.
Wie funktioniert Punktschweißen?

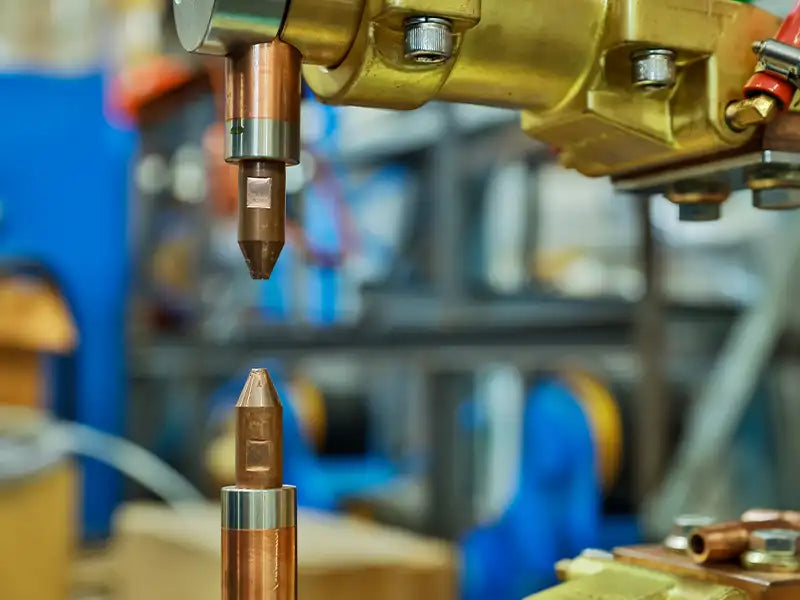

Beim Widerstandspunktschweißen pressen zwei Kupferelektroden die Bleche zusammen.
Anschließend fließt Strom durch die Fügestelle.
Da der größte elektrische Widerstand genau zwischen den Blechen entsteht, entwickelt sich dort Wärme.
Das Material schmilzt lokal auf und bildet eine sogenannte:
Schweißlinse
Nach dem Erstarren entsteht die eigentliche Verbindung.
Warum entsteht kaum Verzug?
Die Wärme entsteht ausschließlich an der Fügestelle.
Zusätzlich führen die Kupferelektroden einen großen Teil der Wärme sofort wieder ab.
Dadurch:
- geringe Wärmeeinflusszone
- minimale Verformung
- kaum Verzug
Das ist einer der größten Vorteile gegenüber klassischen Schweißnähten.
Die drei entscheidenden Parameter
Elektrodenkraft
Die Elektroden pressen die Bleche zusammen.
Zu geringe Kraft
- Spritzer
- Auswurf von Schmelze
- Schwache Schweißpunkte
Zu hohe Kraft
- Zu geringer elektrischer Widerstand
- Zu wenig Wärme
- Schlechte Punktbildung
Schweißstrom
Der Strom bestimmt die Wärmemenge.
Zu hoher Strom
- Spritzer
- Materialauswurf
- Überhitzung
Zu niedriger Strom
- Unvollständige Schweißlinse
- Schwache Verbindung
Schweißzeit
Die Schweißzeit bestimmt, wie lange Strom fließt.
Oft gilt:
Hoher Strom bei kurzer Zeit ist günstiger als niedriger Strom bei langer Zeit.
Dadurch wird weniger Wärme in das umliegende Material eingetragen.
Vorhalte- und Nachhaltezeit
Vorhaltezeit
Die Elektrodenkraft liegt bereits an, bevor Strom fließt.
Nachhaltezeit
Nach dem Abschalten des Stroms bleiben die Elektroden weiter geschlossen.
Dadurch erstarrt die Schweißlinse unter Druck.
Wichtig
Eine zu kurze Nachhaltezeit verschlechtert die Punktqualität erheblich.
Moderne Punktschweißgeräte
Einphasen-Wechselstromgeräte
Eigenschaften:
- Einfache Technik
- Günstiger Anschaffungspreis
- Robuste Bauweise
Gut geeignet für:
- Ältere Fahrzeuge
- Allgemeine Reparaturarbeiten
- Unlegierte Bleche
Mittelfrequenz-Inverter (MFDC)
Moderne Karosseriewerkstätten arbeiten häufig mit MFDC-Technik.
Vorteile
- Präzisere Stromregelung
- Kürzere Schweißzeiten
- Höhere Prozesssicherheit
- Bessere Ergebnisse bei verzinkten Blechen
- Geeignet für hochfeste Fahrzeugstähle
Wichtig für Karosseriereparaturen
Viele Fahrzeughersteller schreiben heute ausdrücklich vor:
Punktschweißen mit Mittelfrequenztechnik und definierten Parametern.
Eine ältere Wechselstromzange erfüllt diese Anforderungen oft nicht.
Zangenformen
C-Zange
Die Elektroden bewegen sich geradlinig aufeinander zu.
Vorteile
- Hohe Schweißkraft
- Sehr präzise
Nachteil
- Eingeschränkter Zugang
X-Zange
Die Arme bewegen sich scherenartig.
Vorteile
- Besserer Zugang
- Flexibler einsetzbar
Nachteil
- Die verfügbare Kraft hängt von der Armlänge ab
Elektroden und Verschleiß
Die Elektrodenkappen bestehen meist aus:
- Kupfer-Chrom-Zirkonium
Sie müssen gleichzeitig:
- Strom leiten
- Wärme ableiten
- Mechanische Kräfte übertragen
Typischer Verschleiß
Mit der Zeit wird die Elektrodenfläche größer und flacher.
Dadurch:
- sinkt die Stromdichte
- werden Schweißpunkte schwächer
- verschlechtert sich die Qualität
obwohl die Einstellungen unverändert bleiben.
Verzinkte Bleche
Hier verschleißen die Elektrodenkappen deutlich schneller.
Grund:
- Zink legiert an die Elektrodenoberfläche an
Deshalb regelmäßig
- Elektrodenkappen fräsen
- Elektrodenkappen ersetzen
- Probepunkte kontrollieren
Grenzen des Verfahrens
Zugang von beiden Seiten
Für echtes Widerstandspunktschweißen zwingend erforderlich.
Fehlt der Zugang:
Lochpunktschweißen mit MIG/MAG
ist häufig die Alternative.
Blechdicken
Typischer Bereich bei Handzangen:
- Bis etwa 3 mm pro Blech
Anzahl der Bleche
Üblich:
- Zwei Bleche
- Maximal drei Bleche mit angepassten Parametern
Punktabstand beachten
Zu geringer Abstand führt zu:
Nebenschluss
Der Strom fließt dann teilweise über bereits gesetzte Punkte.
Folge:
- Schwächere Verbindung
- Schlechte Punktqualität
Randabstände einhalten
Zu nah am Rand können:
- Verformungen
- Ausdrückungen
- Materialschäden
entstehen.
Spaltfreie Anlage
Die Bleche müssen vollständig aufliegen.
Spalte führen zu:
- Schlechter Stromübertragung
- Schwächeren Schweißpunkten
Qualitätsprüfung
Sichtprüfung
Kontrolliert werden:
- Gleichmäßige Elektrodenabdrücke
- Runde Punktform
- Keine übermäßige Einsenkung
Meißelprobe
Ein Meißel wird neben dem Punkt zwischen die Bleche getrieben.
Die Verbindung darf sich nicht lösen.
Ausknöpfprobe
Die wichtigste Prüfmethode überhaupt.
Vorgehen
Die Bleche werden gewaltsam auseinandergezogen.
Gutes Ergebnis
Ein Blech reißt aus und bildet einen:
Ausknöpf- oder Schweißknopf
Dann war die Verbindung stärker als das Grundmaterial.
Schlechtes Ergebnis
Der Punkt trennt sich glatt.
Das deutet auf:
- Zu wenig Strom
- Zu kurze Zeit
- Verschlissene Elektroden
- Schlechten Kontakt
hin.
Empfehlung aus der Praxis
Vor Serienarbeiten:
- Zwei Probepunkte setzen
- Ausknöpfprobe durchführen
- Parameter prüfen
Der Zeitaufwand beträgt nur wenige Minuten und verhindert spätere Probleme.
Häufige Fehler
| Fehler | Ursache |
|---|---|
| Spritzer und Materialauswurf | Strom zu hoch oder Kraft zu gering |
| Schwacher Punkt | Strom oder Zeit zu niedrig |
| Punkt zu klein | Kappenfläche zu klein oder Parameter zu niedrig |
| Tiefer Elektrodenabdruck | Kraft zu hoch oder Zeit zu lang |
| Schwächere Folgepunkte | Nebenschluss durch zu geringen Abstand |
| Verzug oder Einsenkungen | Zu hohe Wärmeeinbringung |
| Hoher Kappenverschleiß | Verzinkte Bleche oder fehlendes Nachfräsen |
Besonderheiten bei Karosseriearbeiten
Herstellervorgaben beachten
Bei modernen Fahrzeugen sind oft festgelegt:
- Verfahren
- Punktanzahl
- Punktabstände
- Gerätevorgaben
- Parametersätze
Diese Vorgaben sind verbindlich.
Hoch- und höchstfeste Stähle
Je nach Fahrzeug:
- Teilweise zulässig
- Teilweise verboten
- Oft nur mit MFDC-Anlagen erlaubt
Korrosionsschutz
Vor dem Fügen:
- Schweißprimer auftragen
Nach dem Schweißen:
- Hohlräume konservieren
- Korrosionsschutz wiederherstellen
Vorbereitung am Fahrzeug
Vor Arbeiten:
- Batterie abklemmen
- Steuergeräte sichern
- Airbagvorgaben beachten
Sicherheit beim Punktschweißen
Quetschgefahr
Finger niemals zwischen die Elektroden bringen.
Magnetfelder
Während des Schweißens entstehen starke Magnetfelder.
Für Personen mit:
- Herzschrittmachern
- Implantaten
sind besondere Vorsichtsmaßnahmen erforderlich.
Spritzer
Auch beim Punktschweißen kann flüssiges Metall ausgeworfen werden.
Deshalb:
- Schutzbrille tragen
- Geschlossene Kleidung tragen
Verzinkte Bleche
Beim Schweißen entstehen Zinkdämpfe.
Absaugung ist deshalb wichtig.
Ergonomie
Punktschweißzangen können schwer sein.
Hilfreich sind:
- Balancer
- Federzüge
- Hebehilfen
Häufige Fragen
Brauche ich Zugang von beiden Seiten?
Ja.
Für echtes Widerstandspunktschweißen ist der Zugang zu beiden Blechseiten erforderlich.
Ist Punktschweißen genauso stabil wie eine Schweißnaht?
Die Lastübertragung erfolgt anders.
Eine Schweißnaht trägt linienförmig.
Ein Schweißpunkt trägt punktförmig.
Bei korrekter Auslegung und ausreichender Punktzahl entstehen sehr belastbare Verbindungen.
Kann ich verzinkte Bleche punktschweißen?
Ja.
Es müssen jedoch:
- Parameter angepasst werden
- Elektrodenkappen häufiger gefräst werden
Warum werden meine Punkte immer schlechter?
In den meisten Fällen sind:
Verschlissene Elektrodenkappen
die Ursache.
Zuerst fräsen oder ersetzen, anschließend Probepunkte setzen.
Reicht eine günstige Punktschweißzange?
Für:
- Hobbyprojekte
- Ältere Fahrzeuge
- Allgemeine Werkstattarbeiten
oft ja.
Für moderne Karosserieinstandsetzung im Kundenauftrag meistens nicht.
Hier sind die Herstellervorgaben entscheidend.
