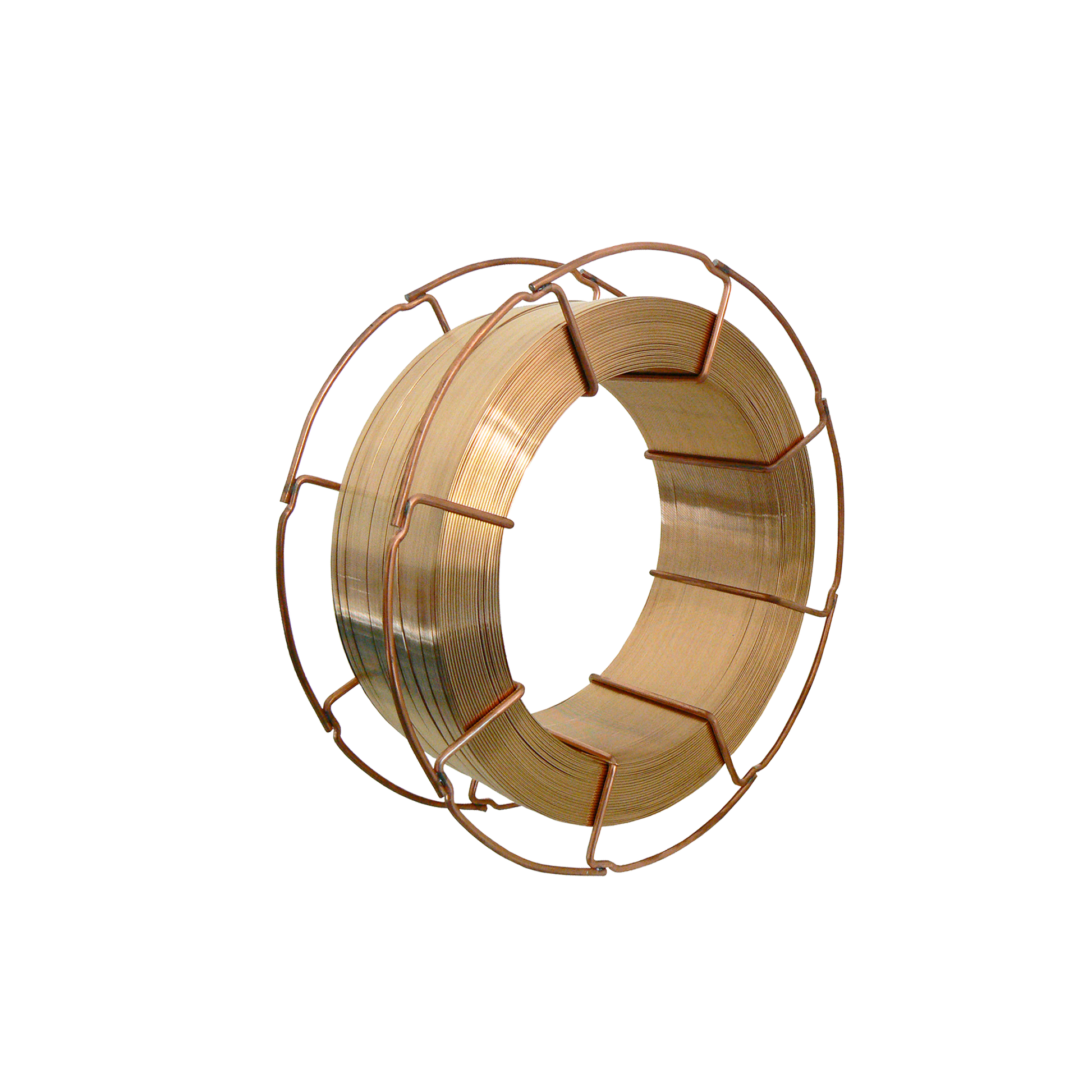

MIG/MAG Drahtelektrode MT-CuSi3 K2300 Ø1,0mm 15kg

Normbezeichnung

EN ISO 24373

S Cu 6560

Werkstoff-Nummer

2.1461

AWS/ASME SFA-5.7

ER CuSi - A

Wichtigste

Anwendungsbereiche

Kupfer, niedriglegiertes Kupfer und Kupfer-Zink-Legierungen, sowie Auftragsschweißungen auf un- und niedriglegierte Stähle und auf Gusseisen.

Physikalische Eigen-

schaften (Richtwerte)

Elektrische Leitfähigkeit

bei 20°C

[S . m/mm2]

Wärmeleitfähigkeit

bei 20°C

[W/(m . K)]

Linearer Wärmeausdehnungs-

koeffizient(20-300°C)

[1/K]

3 - 4

35

18 - 10-6

Mechanische Gütewerte

des Schweißgutes

Schweißverfahren

Schutzgas

Wärmebehandlung

WIG

Schweiß-Argon

unbehandelt

MIG

Schweiß-Argon

unbehandelt

(Richtwerte)

Prüftemperatur

[°C]

+20°C

+20°C

0,2 %-Dehngrenze  Rp0,2

MPa

120

120

Zugfestigkeit           Rm

MPa

350

350

Bruchdehnung        A5

[%]

40

40

Kerbschlagarbeit    AV

[J]

60

60

Brinell-Härte           HB 10/1000

80

80

Richtanalyse des reinen

Cu

Si

Mn

Sn

Fe

Zn

Schweißgutes in %

Basis

3

1

0,1

0,07

0,1
