Schutzgase und ihre Wirkung auf den Schweißprozess

Das Schutzgas ist beim MIG/MAG- und WIG-Schweißen weit mehr als nur ein „Luftverdränger". Es beeinflasst Einbrand, Nahtform, Spritzerbildung, Schweißgeschwindigkeit und die mechanischen Eigenschaften der fertigen Naht. Die Wahl des richtigen Gases entscheidet maßgeblich über die Qualität deiner Arbeit.

Warum überhaupt ein Schutzgas?

Beim Schweißen entstehen Temperaturen von mehreren tausend Grad. Käme das flüssige Schmelzbad mit dem Sauerstoff und Stickstoff der Umgebungsluft in Kontakt, würde es oxidieren und verspröden – es entstünden Poren, Bindefehler und unsaubere Nähte. Das Schutzgas legt sich wie eine Glocke über Lichtbogen und Schmelzbad und hält die Luft fern. Zusätzlich beeinflusst die Gaszusammensetzung, wie der Lichtbogen brennt und wie der Werkstoff übergeht.

Inerte und aktive Gase – der grundlegende Unterschied

Inerte Gase (Argon, Helium) reagieren chemisch nicht mit dem Schmelzbad. Sie schützen rein physikalisch. Eingesetzt beim MIG- und WIG-Schweißen, vor allem für Aluminium und Edelstahl.

Aktive Gase (CO₂, oder Sauerstoffanteile in Mischgasen) reagieren gezielt mit dem Schmelzbad und verändern dessen Verhalten – etwa durch tieferen Einbrand. Eingesetzt beim MAG-Schweißen von Stahl.

Die wichtigsten Gase und ihre Wirkung

Argon (Ar)

Das Standard-Inertgas. Sorgt für einen ruhigen, stabilen Lichtbogen und ein gut beherrschbares Schmelzbad. Reines Argon wird für WIG (alle Werkstoffe) und für MIG-Aluminium verwendet. Charakteristisch ist ein eher schmaler, „fingerförmiger" Einbrand.

Helium (He)

Wird meist Argon beigemischt. Helium hat eine höhere Wärmeleitfähigkeit und erzeugt einen heißeren Lichtbogen – das bedeutet tieferen und breiteren Einbrand sowie höhere Schweißgeschwindigkeit. Ideal für dicke Aluminium- oder Kupferteile. Nachteil: Helium ist teurer und „flüchtiger", weshalb höhere Durchflussmengen nötig sind.

Kohlendioxid (CO₂)

Das klassische Aktivgas fürs MAG-Schweißen von Stahl. Reines CO₂ erzeugt einen sehr tiefen Einbrand und ist günstig, führt aber zu einem unruhigeren Lichtbogen und stärkerer Spritzerbildung. Heute wird es überwiegend als Anteil in Mischgasen verwendet.

Sauerstoff (O₂)

Wird nur in kleinen Anteilen (meist 1–8 %) beigemischt. Sauerstoff stabilisiert den Lichtbogen, verbessert den Werkstoffübergang und macht das Schmelzbad dünnflüssiger – hilfreich bei höheren Schweißgeschwindigkeiten.

Mischgase – das Beste aus mehreren Welten

In der Praxis dominieren Mischgase, weil sie die Vorteile kombinieren. Typische Beispiele:

Gas / Gemisch	Typische Anwendung	Wirkung auf den Prozess
Argon 100 %	WIG (alle Metalle), MIG-Aluminium	Ruhiger Lichtbogen, schmaler Einbrand, sehr saubere Naht
Argon + ~18 % CO₂ (z. B. „M21")	MAG, un-/niedriglegierter Stahl	Guter Kompromiss: stabiler Lichtbogen, wenig Spritzer, ordentlicher Einbrand – das verbreitetste Stahl-Mischgas
Argon + ~8 % CO₂	MAG, dünnere Stähle, Sprühlichtbogen	Spritzerarm, feine Naht, hohe Geschwindigkeit
Argon + 2–3 % CO₂ oder O₂	MAG, Edelstahl	Minimale Oxidation, schöne Nahtoptik bei nichtrostendem Stahl
Reines CO₂	MAG, einfache Stahlarbeiten	Tiefer Einbrand, günstig, aber mehr Spritzer und unruhiger Bogen
Argon + Helium	MIG, dicke Alu-/Kupferteile	Heißerer Bogen, tieferer/breiterer Einbrand, schneller



Wie sich das Gas konkret auf das Ergebnis auswirkt

• Einbrand: Höhere CO₂-, Helium- oder O₂-Anteile vertiefen und verbreitern den Einbrand. Reines Argon brennt schmaler ein.
• Spritzer: Je höher der CO₂-Anteil, desto mehr Spritzer. Argonreiche Mischgase schweißen sauberer und sparen Nacharbeit.
• Lichtbogenstabilität: Argon und kleine O₂-Anteile stabilisieren den Bogen; reines CO₂ macht ihn unruhiger.
• Geschwindigkeit: Helium- und sauerstoffhaltige Gemische erlauben schnelleres Schweißen.
• Nahtoptik & Korrosion: Bei Edelstahl sorgen argonreiche Gemische mit minimalem Aktivanteil für saubere, korrosionsbeständige Nähte.


Durchflussmenge richtig einstellen

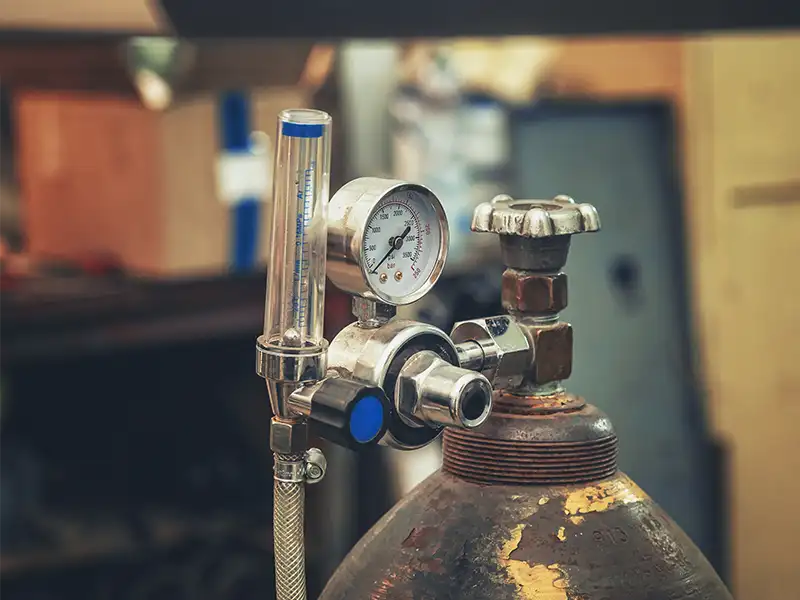

Nicht nur die Gasart, auch die Durchflussmenge (in Litern pro Minute, l/min) zählt. Als grober Richtwert gelten beim MIG/MAG häufig etwa 8–15 l/min, abhängig von Düsendurchmesser, Stromstärke und Zugluft. Zu wenig Gas führt zu Poren durch Lufteinschluss; zu viel Gas erzeugt Verwirbelungen, die ihrerseits Luft ansaugen – beides verschlechtert die Naht. Im Freien oder bei Zugluft sind Windschutz oder höhere Durchflussmengen nötig.

Sicherheitshinweis: Schutzgase sind in der Regel nicht giftig, können in geschlossenen Räumen aber den Sauerstoff verdrängen. Sorge immer für ausreichende Belüftung und sichere Lagerung der Druckgasflaschen (stehend, gegen Umfallen gesichert).

Kurzfazit: Für Stahl ist ein Argon-CO₂-Mischgas (rund 80/20) der bewährte Allrounder. Für Edelstahl nimmst du ein argonreiches Gemisch mit nur geringem Aktivanteil, für Aluminium reines Argon (bei dicken Teilen mit Heliumzusatz). Die richtige Gaswahl und Durchflussmenge ist einer der größten Hebel für saubere, porenfreie Nähte.
