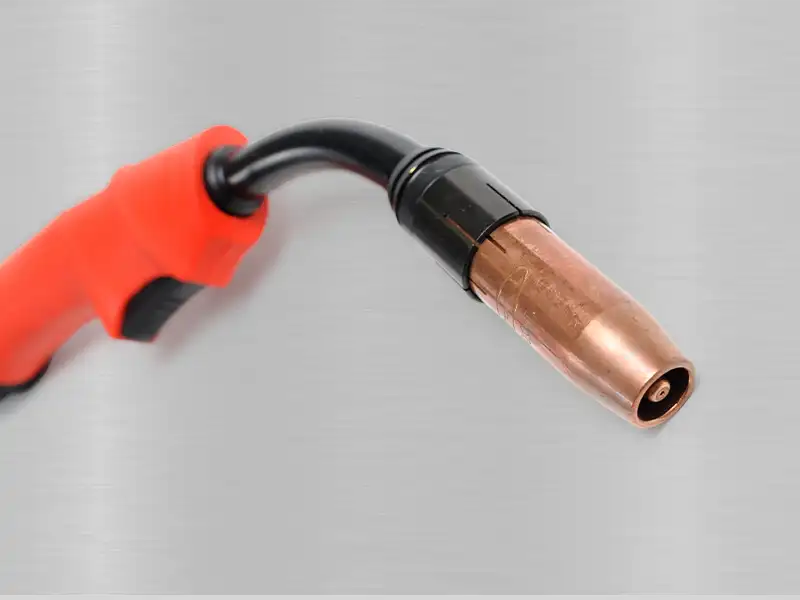

MIG/MAG-Brenner Verschleißteile: Aufbau, Funktion und Wechselintervalle
Das Wichtigste in Kürze
- Die Stromdüse ist das am stärksten beanspruchte Verschleißteil und häufig die Ursache für einen unruhigen Lichtbogen.
- Poren entstehen oft durch eine zugesetzte Gasdüse oder verschmutzte Drahtführungsseele.
- Die richtige Kombination aus Stromdüse, Drahtführung und Vorschubrolle ist entscheidend für einen störungsfreien Drahttransport.
- Verschleißteile sind nicht universell kompatibel und müssen zur Brennerbaureihe passen.
- Regelmäßige Wartung kostet wenig, vermeidet aber teure Ausfälle und Nacharbeit.
Die Teile im Überblick
Von außen nach innen:
Spritzerschutz / Isolator
Schützt Gewinde und Gasverteiler vor anhaftenden Spritzern.
- Günstiges Verschleißteil
- Verlängert die Lebensdauer teurer Komponenten
Gasdüse
Führt das Schutzgas als gleichmäßige Schutzgasglocke auf die Naht.
Verschleißt durch:
- Spritzeranhaftung
- Thermische Belastung
- Mechanische Beschädigung
Stromdüse (Kontaktrohr)
Überträgt den Schweißstrom auf den Draht.
Das am stärksten belastete Bauteil im Brenner:
- Hohe Strombelastung
- Reibung durch den Draht
- Hohe Temperaturen
Düsenstock / Gasverteiler
- Hält die Stromdüse
- Verteilt das Schutzgas
Verschleißt langsam, muss jedoch bei beschädigten Gewinden ersetzt werden.
Drahtführungsseele (Liner)
Führt den Draht vom Vorschub bis zur Stromdüse.
Ausführungen:
- Stahlspirale
- Kunststoff- bzw. Teflonseele
Vorschubrollen
Transportieren den Schweißdraht.
Nut und Anpressdruck müssen zu Drahtart und Durchmesser passen.
Brennerhals und Schlauchpaket
Keine klassischen Verschleißteile, aber durch:
- Knicken
- Überfahren
- Hitze
ebenfalls nur begrenzt haltbar.
Woran du erkennst, was fällig ist
| Symptom | Verdächtiges Teil |
|---|---|
| Lichtbogen wandert, Zündpunkt springt | Stromdüse ausgeschlagen |
| Plötzlich Poren, matte Naht | Gasdüse zugesetzt oder Seele verstopft |
| Draht kommt stotternd, Lichtbogen unruhig | Drahtführungsseele verschmutzt oder verschlissen |
| Draht schmilzt an der Stromdüse fest | Stromdüse zu groß, schlechter Kontakt oder Vorschub zu langsam |
| Naht wird zunehmend spritzerreicher ohne Einstellungsänderung | Stromdüse |
| Draht rutscht durch, Vorschub dreht | Falsche Rollennut oder zu geringer Anpressdruck |
| Gas strömt ungleichmäßig, hörbares Zischen | Gasverteiler oder Dichtung |
| Brenner wird auffällig heiß | Lose Verschleißteile, verschmutzte Kontaktflächen oder Überlastung |
Die Stromdüse: das kritischste Teil
Der Draht läuft mit hohem Druck und hoher Geschwindigkeit durch eine Bohrung, während dort mehrere hundert Ampere übertragen werden.
Mit der Zeit:
- Wird die Bohrung oval
- Vergrößert sich der Durchmesser
- Entsteht Spiel zwischen Draht und Düse
Die Folgen:
- Der Stromübergangspunkt springt
- Der Lichtbogen wird unruhig
- Das Spritzeraufkommen steigt
Der richtige Durchmesser
Der Düsendurchmesser muss exakt zum Drahtdurchmesser passen.
Ein häufiger Fehler:
1,0-mm-Stromdüse mit 0,8-mm-Draht
Das führt zu schlechtem Stromübergang und unruhigem Schweißverhalten.
Wechselintervall
Als grober Richtwert:
- Eine Stromdüse pro verbrauchter 5-kg-Drahtspule
Bei:
- Hohen Strömen
- Dauerbetrieb
- Hoher Belastung
entsprechend häufiger.
Besser als jedes Intervall
Durch die Bohrung schauen:
- Sichtbar oval → wechseln
- Sichtbar aufgeweitet → wechseln
Material
Elektrolytkupfer
- Standardausführung
- Für die meisten Anwendungen ausreichend
CuCrZr
- Höhere Standzeit
- Besonders bei hohen Strömen
- Wirtschaftlich im gewerblichen Einsatz
Montage
- Handfest einschrauben
- Anschließend mit Werkzeug nachziehen
Eine lose Stromdüse überträgt Strom schlecht und wird heiß.
Die Gasdüse
Spritzer setzen sich innen an der Gasdüse fest.
Dadurch:
- Verengt sich der Querschnitt
- Wird die Gasströmung turbulent
- Wird Umgebungsluft mitgerissen
Die Folge:
Poren trotz korrekt eingestellter Gasmenge.
Pflege
- Spritzer regelmäßig mit Zange oder Düsenreiniger entfernen
- Nicht mit dem Schweißerhammer auf die Düse schlagen
- Düsenschutzspray oder Düsenschutzpaste sparsam verwenden
- Verbogene oder beschädigte Düsen ersetzen statt richten
Passende Düsenform
Konische Düse
- Für enge Kehlnähte
Zylindrische Düse
- Für offene Nähte
- Gute Sicht auf den Schweißbereich
Die Drahtführungsseele
Die Drahtführungsseele ist eines der am häufigsten übersehenen Verschleißteile.
Mit der Zeit sammeln sich:
- Kupferabrieb
- Drahtstaub
- Schmutzpartikel
Dadurch wird der Draht gebremst.
Typische Symptome:
- Stotternder Drahtvorschub
- Unruhiger Lichtbogen
- Schwankendes Schweißverhalten
Die richtige Seele
Stahlspirale
Für:
- Stahldraht
- Fülldrähte
Kunststoff- oder Teflonseele
Für:
- Aluminium
- Edelstahl
- Kupferlegierungen
Weiche Drähte würden sich an einer Stahlspirale aufreiben.
Praktischer Wartungstipp
- Bei jedem zweiten oder dritten Stromdüsenwechsel ausblasen
- Beim Wechsel der Drahtart komplett ersetzen
Wichtig beim Kürzen
Eine Seele darf weder:
- Zu kurz sein
- Noch zu lang
Zu kurz: freie Strecke im Brennerhals
Zu lang: Stauchung im System
Beides erzeugt neue Störungen.
Vorschubrollen
Nutformen
V-Nut
Für:
- Stahl
- Edelstahl
U-Nut
Für:
- Aluminium
Die V-Nut würde weichen Aluminiumdraht verformen.
Gerändelte Nut
Für:
- Bestimmte Fülldrähte
Richtiger Anpressdruck
Der Druck sollte so eingestellt werden, dass sich der Draht am Werkstück gerade noch aufstauen lässt, ohne dass die Rollen durchrutschen.
Wichtig:
Mehr Druck ist nicht besser.
Zu hoher Druck erzeugt Abrieb, der anschließend die Drahtführungsseele verschmutzt.
Brennerbaureihen: Was passt zu was?
Verschleißteile sind nicht universell.
Im deutschen Markt dominieren die MB-Baureihen mit Euro-Zentralanschluss sowie verschiedene Herstellersysteme.
Gasgekühlte Brenner
| Baureihe | Leistungsklasse | Typischer Einsatz |
|---|---|---|
| MB 15 | ca. 150 A | Dünnblech, kompakte 230-V-Geräte |
| MB 24 / MB 25 | ca. 230–250 A | Universalklasse im Handwerk |
| MB 36 | ca. 300–350 A | Metallbau, dicke Bleche |
Flüssiggekühlte Brenner
Der Kennbuchstabe D steht bei den MB-Baureihen für flüssiggekühlt, bei den ABIMIG-Linien das W.
Die Belastungsangaben nach EN 60974-7 gelten hier bei 100 % Einschaltdauer.
| Baureihe | Belastung (CO₂ / M21) | Draht-Ø | Typischer Einsatz |
|---|---|---|---|
| MB 240 D | 325 A / 300 A | 0,8–1,2 mm | Einstieg in die Flüssigkühlung |
| MB 401 D | 400 A / 350 A | 0,8–1,2 mm | Apparate-, Fahrzeug-, Maschinen- und Stahlbau |
| MB 501 D | 500 A / 450 A | 0,8–1,6 mm | Schwerstahlbau |
| MB EVO PRO 401 D | 450 A / 400 A | 0,8–1,2 mm | Neuere Generation mit längerer Standzeit |
| MB EVO PRO 501 D | 550 A / 500 A | 1,0–1,6 mm | Hochamperiges Schweißen |
| ABIMIG W-Linien (z. B. 452 W, W555 D, 645 W) | bis ca. 500–600 A | je nach Typ | Hochleistungsanwendungen |
| Roboter- und Maschinenbrenner (z. B. ABIROB) | ab ca. 500 A | je nach Typ | Automatisiertes Schweißen |
| Rauchgas-Absaugbrenner, flüssiggekühlt | typabhängig | typabhängig | Absaugung direkt am Lichtbogen |
Wichtig bei den Leistungswerten
Der Wert für Mischgas liegt immer unter dem für CO₂.
Der Grund:
CO₂ führt Wärme besser ab und kühlt den Brenner stärker.
Wer die CO₂-Angabe aus dem Katalog für M21-Mischgas verwendet, überlastet den Brenner um etwa 10 bis 15 %.
Praktischer Tipp
Notiere dir:
- Brennerbaureihe
- Halslänge
- Artikelnummern der häufigsten Verschleißteile
Das spart bei jeder Nachbestellung Zeit.
Über unseren Konfigurator kannst du Verschleißteile passend zu Brennertyp und Drahtdurchmesser zusammenstellen.
Wassergekühlte Brenner
Zusätzlich zu beachten:
Nachlaufzeit des Kühlgeräts
Nach dem Schweißen sollte die Kühlung noch mindestens vier Minuten weiterlaufen.
So werden Restwärme und Hitzeschäden vermieden.
Verbrennungsgefahr
Kühlmittelschläuche niemals während oder direkt nach dem Betrieb lösen.
Das Kühlmittel:
- Steht unter Druck
- Ist heiß
- Kann schwere Verbrennungen verursachen
Kühlmittelstand kontrollieren
- Vor jeder Schicht prüfen
- Brenner niemals trocken laufen lassen
Ein trocken gelaufener Brenner endet häufig mit einem Totalschaden.
Frostschutz
Besonders wichtig bei:
- Fahrzeugen
- Unbeheizten Werkstätten
- Winterlagerung
Kühlkreislauf prüfen
Kontrollieren:
- Kühlmittelfilter
- Schläuche
- Ablagerungen
- Knicke
- Durchfluss
Kein Leitungswasser verwenden
Leitungswasser verursacht:
- Kalkablagerungen
- Verstopfte Kühlkanäle
- Korrosion an Aluminium- und Messingteilen
Verwende Herstellerkühlmittel oder freigegebene Alternativen.
Keine Austauschbarkeit
Verschleißteile wassergekühlter Brenner sind nicht mit denen gasgekühlter Varianten austauschbar, selbst wenn Gewinde ähnlich aussehen.
Der Wärmeübergang ist konstruktiv anders ausgeführt.
Was sich zu bevorraten lohnt
Für einen Arbeitsplatz im täglichen Einsatz:
- Mindestens fünf Stromdüsen im genutzten Durchmesser
- Zwei Gasdüsen
- Ein Düsenstock
- Eine Drahtführungsseele je genutzter Drahtart
- Ein Satz Vorschubrollen
- Düsenschutzspray
Das sind kleine Investitionen.
Der Ausfall mitten im Auftrag kostet deutlich mehr.
Häufige Fragen
Wie oft muss ich die Stromdüse wechseln?
Als Richtwert etwa eine Stromdüse pro 5-kg-Spule.
Entscheidend ist jedoch der Zustand der Bohrung und nicht das Alter.
Kann ich Verschleißteile eines anderen Herstellers verwenden?
Bei verbreiteten MB-Baureihen gibt es kompatible Teile verschiedener Anbieter.
Entscheidend sind:
- Gewindegenauigkeit
- Sitzfläche
- Stromübergang
Gerade bei Stromdüsen lohnt sich die höhere Qualität häufig.
Warum brennt der Draht in der Stromdüse fest?
Die häufigsten Ursachen:
- Zu geringer Abstand zum Werkstück
- Zu niedriger Drahtvorschub im Verhältnis zur Spannung
- Verschlissene Stromdüse
- Schlechter elektrischer Kontakt
Muss ich die Drahtführungsseele beim Wechsel von Stahl auf Edelstahl tauschen?
Ja.
Eisenpartikel aus der Stahlanwendung gelangen sonst in die Edelstahlnaht und führen später zu Rostbildung.
Wie erkenne ich meine Brennerbaureihe?
Meist steht die Bezeichnung:
- Auf dem Brennerhals
- Auf dem Griffstück
Falls nicht:
Ein Foto von Brenner und Anschluss genügt meist zur Zuordnung.
